SAR (Synthetic Aperture Radar)


SAR

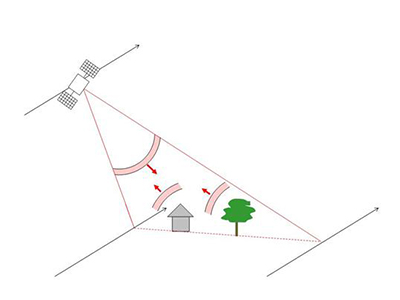

Radar og SAR registrerer tidspunktet for en returimpuls og dens styrke såvel som mikrobølgefasen. Disse fasesignaler frembringer et interferogram mellem to SAR-dataoptagelser. Radarinterferometri (InSAR) anvendes til at måle jordoverfladens højder, mens differential InSAR (DInSAR) anvendes til at måle jordoverfladens forskydninger som for eksempel gletsjerflow.

Photo of the Gruben area in the Swiss Alps

Foto af Grubenområdet i de schweiziske alper taget fra et fly. Nord er til venstre. For placering og orientering se GoogleEarth file placering 3.3

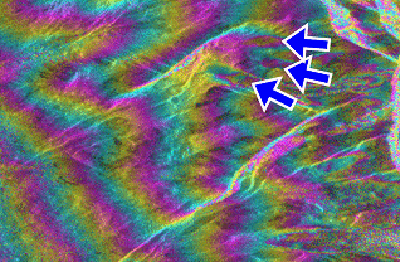

SAR interferogram over Gruben area

Fig.1 SAR interferogram over Grubenområdet. Nord er foroven, og det betyder at synsretningen oppefra er fra venstre mod højre på interferogrammet. Interferogrammet viser faseforskellene som afstandene fra satellitten til jordoverfladen den 7. og 8. marts 1996, som målt af ERS SAR-sensoren.

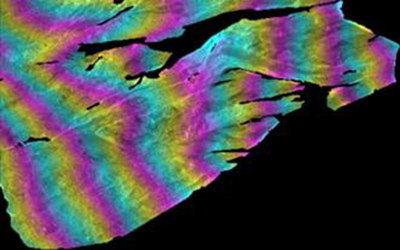

Topography-only interferogram simulated from a digital elevation

Fig. 2 Interferogram udelukkende med topografi simuleret fra en digital elevationsmodel. Sorte områder er fjernet, fordi terrænet er så stejlt på disse steder, at det ikke kan ses ordentligt på SAR-billederne.

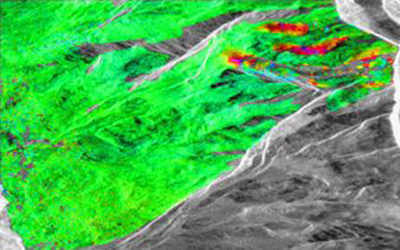

Fig. 3 Forskydning (gletsjerflow) beregnet som forskellen mellem det originale interferogram (første billede) og det simulerede topografiske interferogram (andet billede). Gletsjerflow kan være op til omkring 3 cm på en dag.
