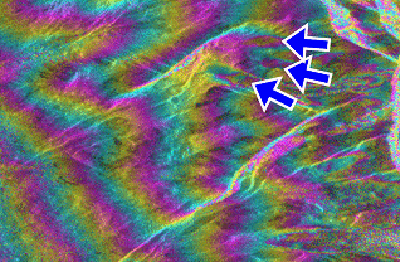

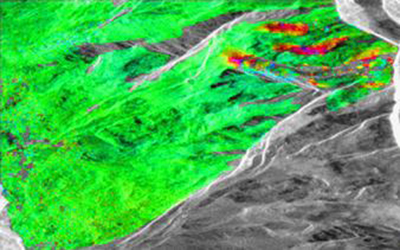

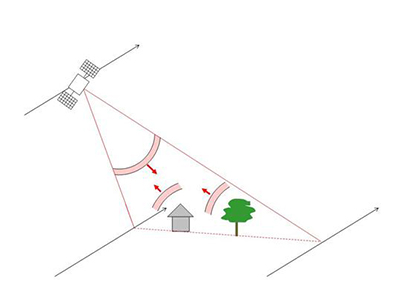

Radar de apertura sintética (SAR)   El radar y el SAR registran el tiempo que tarda un pulso en volver, su intensidad y la fase de la microonda. Estas señales de fase producen un interferograma entre dos captaciones de datos del SAR. El radar interferométrico (InSAR) se utiliza para medir las elevaciones del terreno, mientras que el InSAR diferencial (DInSAR) se emplea para medir desplazamientos como los del flujo glaciar.   Foto de la zona de Gruben de los Alpes suizos tomada desde un avión. El norte está a la izquierda. Para conocer su emplazamiento y orientación, consulta el archivo de GoogleEarth, ubicación 3.3.   Fig.1 Interferograma obtenido de imágenes de SAR de la zona de Gruben. El norte está en la parte de arriba, lo que significa que la dirección de observación desde el aire es de izquierda a derecha de la imagen. El interferograma presenta las diferencias de fase como distancias del satélite a la tierra los días 7 y 8 de marzo de 1996, según las mediciones del sensor de SAR del satélite ERS.   Fig. 2 Interferograma de topografía simulado a partir de un modelo de elevación digital. Las zonas negras se han eliminado porque el terreno de la zona es demasiado inclinado para verlo en las imágenes de SAR.   Fig. 3 Desplazamiento (flujo glaciar) calculado como diferencia entre el interferograma original (primera imagen) y el interferograma topográfico simulado (segunda imagen). El glaciar recorre unos 3 cm en un día.
