Τα διάφορα βήματα της άσκησης θα περιγραφούν μόνο για τη ζώνη υγρών τροπικών δασών.

Για περικοπή μιας περιοχής εντός των συντεταγμένων που καθορίζονται, πρέπει να γνωρίζουμε την αντιστοιχία τους σε σειρές και στήλες, καθώς η περικοπή των εικόνων στο LEOWorks γίνεται με βάση αυτές τις παραμέτρους. Η σειρά με την οποία θα γίνει η περικοπή στις εικόνες δεν έχει σημασία. Ας ξεκινήσουμε με την εικόνα για τον μήνα Ιανουάριο.

• Ανοίξτε την εικόνα TIFF: File (Αρχείο)/Open (Άνοιγμα)/*.TIFF (Year2000.tiff)
• Ανοίξτε ολόκληρη την εικόνα, όχι μόνο μια υποομάδα, και μετατρέψτε την σε εικόνα με LUT (Image (Εικόνα)/Covert to (Μετατροπή σε)/Image with LUT (Εικόνα με LUT)).
• Στο κάτω μέρος της εικόνας θα εμφανιστεί μια γραμμή χρωμάτων. Κάντε δύο φορές κλικ στη γραμμή και θα εμφανιστεί το LUT Editor (Πρόγραμμα επεξεργασίας LUT). Το LUT Editor (Πρόγραμμα επεξεργασίας LUT) παρέχει τη δυνατότητα αλλαγής της παλέτας χρωμάτων σε μια πιο «ρεαλιστική» παλέτα. Κάντε κλικ στο Open LUT (Άνοιγμα LUT) και επιλέξτε το αρχείο ndvi.pal. Η επέκταση .pal σημαίνει ότι το αρχείο αυτό είναι ένα αρχείο ASCII που περιλαμβάνει έναν πίνακα αριθμών. Καθεμία από τις 256 γραμμές χωρίζεται σε τρεις στήλες και έχει τιμές που κυμαίνονται από 0 έως 255. Κάθε τιμή αντιστοιχεί σε διαφορετικό χρώμα.

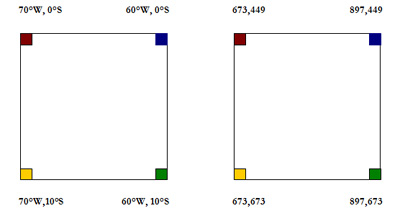

• Κάντε κλικ στο View/CursorPosition_Value (Προβολή/Θέση_τιμήδρομέα). Θα ανοίξει ένα μικρό πλαίσιο διαλόγου που περιλαμβάνει πληροφορίες σχετικά με αριθμούς για το X, το Y, το γεωγραφικό πλάτος και το γεωγραφικό μήκος, καθώς και την τιμή του εικονοστοιχείου (δεδομένα εικόνας και αρχικά δεδομένα). Κάντε ζουμ στην περιοχή ενδιαφέροντος. Εκτελέστε αναζήτηση για τις κατά προσέγγιση συντεταγμένες και την αντιστοιχία τους σε αριθμό σειρών και στηλών. Για παράδειγμα, για να αναπαραστήσουμε τη βιογεωγραφική ζώνη του υγρού τροπικού δάσους, επιλέξαμε μια περιοχή στη Βραζιλία. Εκτελέστε αναζήτηση για τις τέσσερις γωνιακές συντεταγμένες χρησιμοποιώντας το εργαλείο θέσης/τιμής δρομέα. Μετά την επιλογή των γωνιακών συντεταγμένων, σημειώστε τον αριθμό σειρών και στηλών.
• Ξεκινήστε την υποομάδα. Επιλέξτε το εργαλείο Image/Crop (Εικόνα/Περικοπή) και αντιστοιχίστε τις τιμές που εντοπίστηκαν. Στην περίπτωση του υγρού τροπικού δάσους, αντιστοιχίζουμε τις εξής τιμές: αριστερά=673, δεξιά=897, πάνω=449, κάτω=673. Μπορούμε να αποθηκεύσουμε τα αποτελέσματα ως εικόνα .tif χρησιμοποιώντας το File (Αρχείο)/Save as (Αποθήκευση ως) (1_rainforest.tif). Η νέα εικόνα έχει 225 σειρές x 225 στήλες και η γεωκωδικοποίηση διατηρείται.
• Επαναλάβετε τη διαδικασία αυτή για τους δώδεκα μήνες και τις διαφορετικές περιοχές που θέλουμε να χωρίσουμε.
