Άσκηση 3 - Καθοδηγήστε το παγοθραυστικό καθώς διασχίζει τον πάγο - Ψηφιακή προσέγγιση
Αντί να χρησιμοποιούμε εικόνες και χάρτες σε έντυπη μορφή, μπορούμε να χρησιμοποιήσουμε τον υπολογιστή και το λογισμικό επεξεργασίας εικόνων LEOWorks, το οποίο είναι διαθέσιμο σε σχολείο που έχουν εγγραφεί στον ιστότοπο EDUSPACE. Θα το βρείτε στο κεφάλαιο «Επεξεργασία εικόνων».
Αν χρησιμοποιείτε το LEOWorks για πρώτη φορά, θα ήταν καλύτερα να εξασκηθείτε λίγο πρώτα με το πρόγραμμα εκμάθησης (TUTORIAL). ...και για να γίνετε γνώστες στην ερμηνεία εικόνων για τη σωστή αναγνώριση των επικίνδυνων πάγων, μελετήστε την ενότητα «Γενικό πλαίσιο» αυτών των φύλλων εργασίας!
Download here the images for this exercise: ant2003_ex25_26_27.zip.
Για τους ειδικούς προτείνουμε τα παρακάτω:
- Διαβάστε την εικόνα ραντάρ ASAR ant2003_ex25.tif (η οποία είναι η εικόνα της 21ης Νοεμβρίου 2002), ανοίγοντας το αρχείο στο LEOWorks
- Χρησιμοποιήστε την εντολή Enhance-Interactive stretching (Ενίσχυση - Διαδραστική επέκταση) για να αυξήσετε την αντίθεση
- Στο κεντρικό μενού, κάντε κλικ στην επιλογή Image - Convert to… - Red Green Blue (Εικόνα - Μετατροπή σε… - Κόκκινο Πράσινο Μπλε). Έτσι η εικόνα θα μετατραπεί από εικόνα 1 καναλιού σε ασπρόμαυρη εικόνα 3 καναλιών και θα είναι δυνατή η χρήση των χρωμάτων για τις σημειώσεις
- Αποθηκεύστε το με διαφορετικό όνομα (προληπτικά)
- Κάντε κλικ στο κουμπί σχολιασμών «A» στο κεντρικό μενού
- Στη γραμμή στο παράθυρο της εικόνας, κάντε κλικ στο εικονίδιο της γραμμής
- Στη γραμμή του κεντρικού μενού, κάντε κλικ στο εικονίδιο χρώματος για να αλλάξετε το χρώμα σε π.χ. κόκκινο χρησιμοποιώντας τις γραμμές κύλισης
- Μπορείτε επίσης να αλλάξετε το πλάτος της γραμμής από 1 σε 2
- Με τον δρομέα, το ποντίκι και ένα κλικ μπορείτε να δημιουργήσετε ένα ίχνος στον πάγο αποφεύγοντας τους ογκόπαγους. Αλλά πρέπει να βρείτε αποτελεσματικά μια λύση με ελάχιστο αριθμό τμημάτων. Μην ξεχνάτε ότι δεν μπορείτε να διαγράψετε ένα τμήμα αλλά ότι πρέπει να ξεκινήσετε από την αρχή!
- Ελέγξτε προσεκτικά και πολλές φορές τη διαδρομή σας. Η ασφάλεια του πλοίου είναι στα χέρια σας!

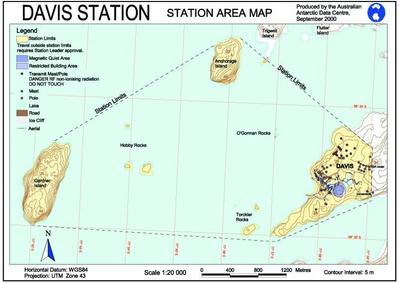

 Davis Station, area map
Το παγοθραυστικό θα μπει στη σκηνή (ant2003_ex25) περίπου στα 68-06S 77-55E (μοίρες - λεπτά) και θα κινηθεί νότια για να επισκεφθεί τον Σταθμό Έρευνας Zhong Sha. Ανοίξτε το αρχείο με το LEOWorks και βρείτε την αρχική θέση χρησιμοποιώντας τις εντολές View (Προβολή) και Cursor Position/Value (Θέση/ τιμή δρομέα). Σημειώστε την πορεία του παγοθραυστικού προς τον Σταθμό Έρευνας Davis (68-35Ν 77-58Α) και από εκεί προς τον Σταθμό Έρευνας Zhong Sha (69-23Ν 76-22Α) και τον κοντινό Σταθμό Law στο Λάρσμαν Χιλς.
Κοντινή προβολή της περιοχής ενδιαφέροντος στη σκηνή ant2003_ex25.tif (ASAR της 21.11.2002). Αναζητήστε τον Σταθμό Έρευνας Davis. Χρησιμοποιήστε επίσης τον χάρτη (χάρτης περιοχής σταθμού Davis σε αυτή τη σελίδα) για την ερμηνεία της εικόνας του ραντάρ ASAR. Υπάρχει ένα ίχνος του πλοίου στην γύρω περιοχή που κατευθύνεται προς τον σταθμό (μικρή φωτεινή περιοχή). Πιθανώς κάποιο παγοθραυστικό μόλις να αποχώρησε από τη βάση μόλις λίγες ώρες πριν από τη λήψη αυτής της εικόνας από τον δορυφόρο ENVISAT την 21η Νοεμβρίου 2002 και ώρα Γκρίνουιτς 02.30. Γιατί μπορούμε να δούμε τόσο καθαρά αυτό το ίχνος;
Η σκηνή nt2003_ex26.tif είναι δίπλα στο νότιο τμήμα της σκηνής ant2003_ex25.tif και δείχνει τον μεγαλειώδη παγετώνα Lambert και το ράφι πάγου Amery. Μην ξεχνάτε ότι η εικόνα είναι περίπου 400 x 300 χιλιόμετρα και κάθε πίξελ αντιστοιχεί σε 600 x 600 μέτρα στο έδαφος!
Η εικόνα ant2003_ex27.tif είναι το κοντινό πλήρους ανάλυσης (μέγεθος πίξελ 75m) της περιοχής ενδιαφέροντος στην ant2003_ex26.tif (επίσης εικόνα ραντάρ ASAR της 21.11.2002). Βρείτε τον κινεζικό σταθμό έρευνας Zhong Sha και το κοντινό Law Camp, και τα δύο μέρη στο Larseman Hills. Χρησιμοποιήστε τους παρεχόμενους χάρτες. Μελετήστε τις συνθήκες πάγου για την πρόσβαση στον σταθμό Zhong Sha.
| | | Davis Station |
Αφού είστε πλέον ικανοποιημένοι με την πορεία σας:
- Δείτε τις θέσεις όλων των ενώσεων των τμημάτων. Αυτά είναι τα σημεία αναφοράς.
Για να το κάνετε αυτό κάντε κλικ στις εντολές View (Προβολή) - Cursor position/value (Θέση/ τιμή δρομέα).
Τοποθετήστε το δρομέα στις θέσεις και διαβάστε το γεωγραφικό πλάτος και μήκος σε κάθε σημείο όπου το πλοίο θα αλλάξει πορεία.
- 2. Δημιουργήστε έναν πίνακα με αριθμούς και θέσεις .
- Αυτός ο πίνακας πρέπει να ελεγχθεί πολλές φορές! Στη συνέχεια παραδώστε τον στον καπετάνιο του πλοίου! Θα μεταφέρει τις θέσεις στους ναυτικούς χάρτες και θα κατευθύνει ανάλογα το πλοίο.
- και εσείς μπορείτε να ξεκουραστείτε και να αγναντέψετε τον παράξενο κόσμο της Ανταρκτικής.
| |
