SAR (Synthetic Aperture Radar)

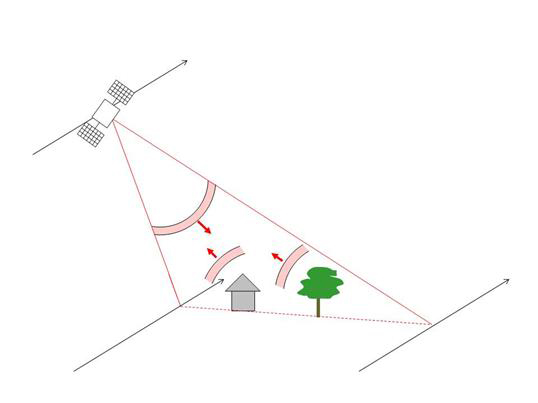

| | Radar og SAR registrerer tidspunktet for en returimpuls og dens styrke såvel som mikrobølgefasen. Disse fasesignaler frembringer et interferogram mellem to SAR-dataoptagelser. Radarinterferometri (InSAR) anvendes til at måle jordoverfladens højder, mens differential InSAR (DInSAR) anvendes til at måle jordoverfladens forskydninger som for eksempel gletsjerflow. | |  |  | |

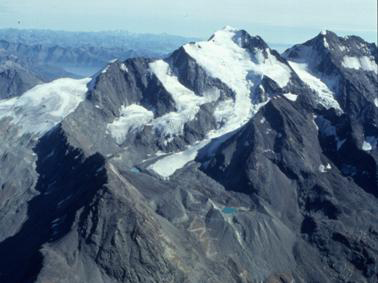

| | | | | Foto af Grubenområdet i de schweiziske alper taget fra et fly. Nord er til venstre. For placering og orientering se GoogleEarth file placering 3.3
Credits: Andreas Kääb | | | | |

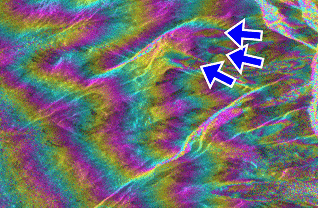

| | | | | Fig.1 SAR interferogram over Grubenområdet. Nord er foroven, og det betyder at synsretningen oppefra er fra venstre mod højre på interferogrammet. Interferogrammet viser faseforskellene som afstandene fra satellitten til jordoverfladen den 7. og 8. marts 1996, som målt af ERS SAR-sensoren.
Credits: T. Strozzi, GAMMA Remote Sensing, Switzerland | | | | |

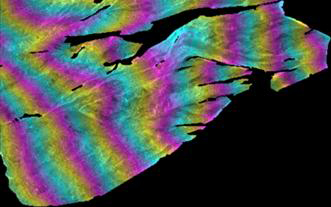

| | | | | Fig. 2 Interferogram udelukkende med topografi simuleret fra en digital elevationsmodel. Sorte områder er fjernet, fordi terrænet er så stejlt på disse steder, at det ikke kan ses ordentligt på SAR-billederne.
Credits: T. Strozzi, GAMMA Remote Sensing, Switzerland | | | | |

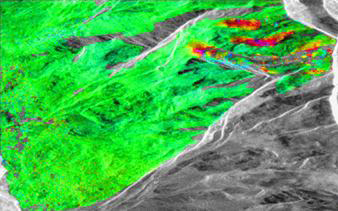

| | | | | Fig. 3 Forskydning (gletsjerflow) beregnet som forskellen mellem det originale interferogram (første billede) og det simulerede topografiske interferogram (andet billede). Gletsjerflow kan være op til omkring 3 cm på en dag.
Credits: T. Strozzi, GAMMA Remote Sensing, Switzerland | | | | |
| |
