Ejercicio 1: Representación de las imágenes de satélite
Objetivo: presentar a los alumnos las operaciones básicas necesarias para reproducir en pantalla los datos de satélite de la región de la Araucanía.
Datos: para realizar este ejercicio, necesitas descargar el programa LEOWorks y la imagen de satélite captada por el Landsat 7 el 24 de marzo de 2003, que se encuentra en el archivo Villaricca.zip. Puedes descargar ambos utilizando el menú de la derecha.
Dispones de cinco bandas:
Villarrica_2003_B1.tif
Villarrica_2003_B2.tif
Villarrica_2003_B3.tif
Villarrica_2003_B4.tif
Villarrica_2003_B5.tif
Son las bandas del sensor TM (Thematic Mapper), que corresponden a los siguientes colores:
Banda 1: 0,45 - 0,52 μm (azul)
Banda 2: 0,52 - 0,60 μm (verde)
Banda 3: 0,63 - 0,69 μm (rojo)
Banda 4: 0,76 - 0,90 µm (cercano al infrarrojo)
Banda 5: 1,55 - 1,75 μm (infrarrojo medio o de onda corta)
Apertura y almacenamiento de una imagen
Abre LEOWorks.
Abre los datos de LEOWorks con la opción Open multiple images as a single file (abrir varias imágenes como un solo archivo).
Abre todas las bandas en el visor y selecciona Window/Tile Evenly (disposición uniforme de ventanas en mosaico).
Mejora el contraste de imagen de cada banda con la opción Interactive Stretching (estiramiento interactivo). Por ejemplo, ajusta los deslizadores para cubrir el 95% de todos los píxeles de la banda. Para comparar las cinco bandas, selecciona Synchronise compatible product views (sincronizar vistas de productos compatibles) y Synchronise cursor position (sincronizar posición del cursor).
Examina las imágenes y busca las mejores bandas para diferenciar visualmente los lagos, la vegetación, el relieve volcánico y la nieve, y anota tus conclusiones en una tabla como la que figura a continuación.
| | Banda(s) | | Lago | | | Vegetación | | | Relieve volcánico | | | Nieve | |
|
¿Puedes explicar tus conclusiones?
Ahora utilizaremos la herramienta de revisión "Pixel info" para comparar la reflexión del agua y la vegetación mediante la observación de los valores de los píxeles. Anota tus resultados en una tabla como la siguiente.
| Valor de los píxeles | Banda1 | Banda2 | Banda3 | Banda4 | Banda5 | | Agua | | | | | | | Vegetación | | | | | |
|
Compara tus resultados con el gráfico que aparece en la figura 1.
¿Qué bandas permiten diferenciar mejor el agua y la vegetación?

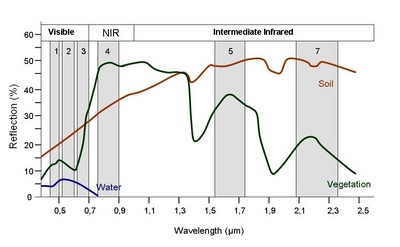

Firmas espectrales del suelo, la vegetación y el agua, y bandas espectrales del Landsat 7
Construye una imagen de colores RGB utilizando la banda 4 para el rojo, la banda 5 para el verde y la banda 3 para el azul. Mejora el contraste de imagen de cada banda utilizando la opción Interactive Stretching (estiramiento interactivo). Por ejemplo, ajusta los deslizadores para cubrir el 95% de todos los píxeles de la banda.
Describe la imagen.
Estudia la firma espectral típica de los elementos de la figura 6 (agua, suelo, vegetación, etc.). La imagen muestra el reflejo de diferentes superficies por cada banda de la imagen del Landsat.
Identifica los colores de los volcanes, los lagos y la ciudad de Villarrica.
Trata de explicar los colores utilizando la información de las tablas anteriores y la figura 1.
Ejemplo de una imagen anotada donde pueden verse el lago Villarrica, el volcán Villarrica y el lago Colico
Prueba otras combinaciones de bandas para diferenciar mejor estos elementos y decide cuáles son las dos mejores combinaciones.
Guárdalas con un nombre adecuado, por ejemplo, Villarrica-RGB-4-5-3.tif (si has elegido la banda 4 en rojo, la banda 5 en verde y la banda 3 en azul).
Utiliza la barra de herramientas de la vista final para ampliar, reducir y examinar la información de la imagen y los histogramas de las diferentes bandas.
Crea un mapa.
La herramienta Map te permite crear un mapa con anotaciones. Puedes trazar líneas y rectángulos, así como escribir texto sobre la imagen.
Crea un mapa con los nombres de los volcanes, los lagos y las poblaciones.
|
